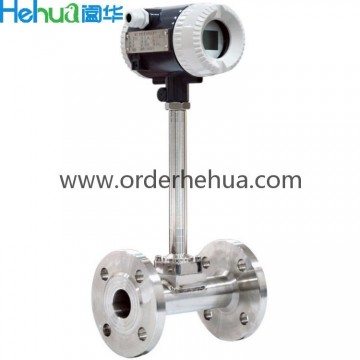

闔華牌渦街流量計 ——刷新流量計行業標準!
江門市闔華智能科技有限公司位于江門市高新技術產業開發區，是一 家專注于智能自動化檢測儀表相關產品的研發、生產、銷售于一體的 高端科技型企業；公司主要依托基于PVDF（聚偏氟乙烯）材質強防腐、 低能耗型流量檢測儀表的自主研發與應用，結合國內外相關領域的前 沿技術，以打造渦輪流量計、渦街流量計、電磁流量計、質量流量計 等一整條產業鏈為核心，以“慧·聚萬家，智·勝未來"為目標，給 用戶提供適宜的解決方案、系統及服務，為國民經濟、國防建設、科 學研究提供可靠依據；公司堅持以科技興企、人才強企、持續創新為 根基，重視人才培育與團隊建設，凝聚了一批具有行業豐富經驗、長 期從事自動化控制研究、設計及安裝調試的高層次科技人才，為公司 可持續發展奠定了堅實的基礎。
一、產品適用范圍
LUGB/E型 闔華牌渦街流量計 廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體（氧氣、氮氣氫氣、天然氣、煤氣等）、水和液體（如：水、汽油、酒精、苯類等）的計量和控制。
二、工作原理
在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡門渦街，如圖（一）所示。
LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理,屬于速度式流量儀表。傳感器具有結構簡單，輕巧，精度高,復現性好，反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。
圖一
三、主要技術指標 表一
公稱通徑 | 25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
公稱壓力(M pa) | DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
介質溫度(℃) | 壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨） |
本體材料 | 1Cr18Ni9Ti，(其它材料協議供貨) |
允許振動加速度 | 壓電式:0.2g 電容式:1.0～2.0g |
精確度 | ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
范圍度 | 1：6～1：30 |
供電電壓 | 傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池 |
輸出信號 | 方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
壓力損失系數 | 符合JB/T9249標準 Cd≤2.4 |
防爆標志 | I aⅡCT6 |
防護等級 | 普通型IP65 潛水型 IP68 |
環境條件 | 溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 | 氣體、液體、蒸汽 |
傳輸距離 | 三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω |
表（二）參比條件下渦街流量傳感器工況流量范圍
儀表口徑 (mm) | 液體 | 氣體 | ||
測量范圍 (m3/h) | 輸出頻率范圍 (Hz) | 測量范圍 (m3/h) | 輸出頻率范圍 (Hz) | |
25 | 1.2～16 | 25～336 | 8.8～55 | 190～1140 |
40 | 2～40 | 10～200 | 27～205 | 140～1040 |
50 | 3～60 | 8～160 | 35～380 | 94～1020 |
80 | 6.5～130 | 4.1～82 | 86～1100 | 55～690 |
100 | 15～220 | 4.7～69 | 133～1700 | 42～536 |
150 | 30～450 | 2.8～43 | 347～4000 | 33～380 |
200 | 45～800 | 2～31 | 560～8000 | 22～315 |
250 | 65～1250 | 1.5～25 | 890～11000 | 18～221 |
300 | 95～2000 | 1.2～24 | 1360～18000 | 16～213 |
(300) | 100～1500 | 5.5～87 | 1560～15600 | 85～880 |
(400) | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
(500) | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
(600) | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
(800) | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
(1000) | 1200～1700 | 5.8～88 | 17000～170000 | 85～880 |
>(1000) | 協議 |
| 協議 |
|
注：表中（300）～（1000）口徑為插入式
表（三）常用氣體介質的標準狀態密度（0℃，絕壓P=0.1MPa）
氣體名稱 | 密度(kg/m3) | 氣體名稱 | 密度(kg/m3) |
空氣(干) | 1.2928 | 乙炔 | 1.1717 |
氮氣 | 1.2506 | 乙烯 | 1.2604 |
氧氣 | 1.4289 | 丙烯 | 1.9140 |
氬氣 | 1.7840 | 甲烷 | 0.7167 |
氖氣 | 0.9000 | 乙烷 | 1.3567 |
氨氣 | 0.7710 | 丙烷 | 2.0050 |
氫氣 | 0.08988 | 丁烷 | 2.7030 |
一氧化碳 | 1.97704 | 天然氣 | 0.8280 |
二氧化碳 | 1.3401 | 煤制氣 | 0.8020 |
四、儀表的安裝外形尺寸：見圖（五）
口徑 | A | B | C | CH |
15~25 | 70 | 55 | 390 | 455 |
40 | 85 | 80 | 385 | 440 |
50 | 85 | 90 | 390 | 450 |
65 | 85 | 105 | 400 | 470 |
80 | 90 | 120 | 420 | 480 |
100 | 85 | 140 | 440 | 500 |
125 | 125 | 168 | 168 | 168 |
150 | 100 | 194 | 490 | 560 |
200 | 102 | 248 | 545 | 610 |
250 | 115 | 300 | 600 | 660 |
300 | 130 | 350 | 350 | 710 |
選型：產品型號與標記（請?zhí)顚懴鄬臄?shù)字編號及字母）
系列 LUGB | 連接 | 介質 | 口徑mm | 溫度 | 類型 | 輸出及顯示方式 | 防爆 |
LUGB- | 1：法蘭 | 1：氣體 | 00：15mm | D:-40～ | Y:一體型
| P:脈沖輸出 24V | B |
例如：LUGB-2105-ZYD型號說明：LUGB：系列
2：卡裝連接
1：氣體
5：口徑50mm
Z：-40～250℃
Y：一體型
D：電池供電，現場顯示，無輸出
手機圖頁網
